圆柱滚子轴承

圆柱滚子与滚道为线接触的轴承🪤。 负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转🙇🏿‍♀️🧔🏽‍♂️。
根据套圈有无档边🕉，分有NU、NJ👭🏼、NUP、N😡、NF等单列轴承🕝，及NNU👨‍👧‍👦⤴️、NN型双列轴承🥭。
该轴承内圈🧓🏻、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈或外圈的某一侧有双挡边， 另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
双列的圆柱滚子轴承🐕‍🦺，对径向负荷刚性高，主要用于机床主轴🛀🏽。
一般使用钢板冲压保持架🙅🏽‍♂️，或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。

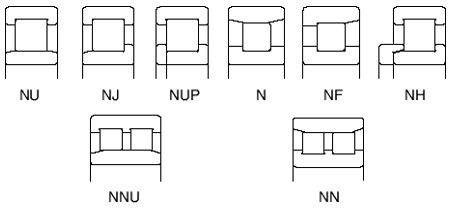

根据圆柱滚子轴承套圈挡边的有无，分以下各种形状👨🏽‍⚖️。



NU型、N型🪵、NNU型及NN型适用于自由侧轴承🏋🏿。NJ型、NF型，可以承受一定程度的一个方向的轴向载荷，NH型及NUP型作为固定侧轴承使用。
NH型圆柱滚子轴承是由NJ型圆柱滚子轴承和L形挡边圈组装而成的。 NUP型轴承在安装时请将挡圈的刻字侧朝外。
